Schwingungstilger

Schwingungstilger zur Reduzierung der Schwingungen von Maschinen, Anlagen, Geräten und Gebäuden

Schwingungstilgung ist eine Reduzierung von Schwingungen unter eingeschränkten Bedingungen. Der Effekt der Schwingungstilgung an einem schwingungsfähigen System wird durch die Ankopplung einer Zusatzmasse und einer Steifigkeit erreicht. Schwingungstilgung ist auch eine Massenkraftkompensation, wobei die Massenkräfte an einer Zusatzmasse entstehen. Der Tilgereffekt führt innerhalb der Resonanzkurve des Hauptsystems zu einer Schwingungsreduzierung, außerhalb des Resonanzbereiches zu einer Verstärkung der Amplituden. Die Größe dieser Amplituden kann durch Dämpfung begrenzt werden, wobei die Amplitude des Hauptsystems in der Umgebung des Tilgerpunktes mit zunehmender Dämpfung größer wird. In der Praxis ist die Dimensionierung eines gedämpften Tilgers deshalb immer eine Optimierungsaufgabe, die ausführliche Messtechnik bzw. Analyse voraussetzt.

Durch einen gedämpften Tilger eines schwingungsfähigen Systems, z. B. eines Getriebes konnten die Schwingungen und Körperschallschwingungen um den Faktor 2,5 reduziert werden.

a) Gedäpfter Schwingungstilger

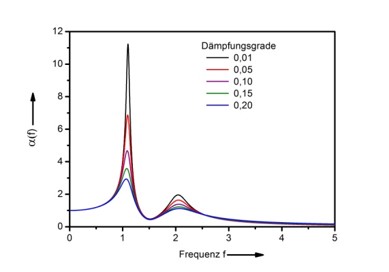

b) berechnete Amplitudenfrequenzgänge dieses Tilgers
c) Amplitudenspektren des Getriebes ohne und mit dem gedämpften Tilger
